Cấu Tạo Và Nguyên Lý Hoạt Động Của Nồi Hơi Tầng Sôi

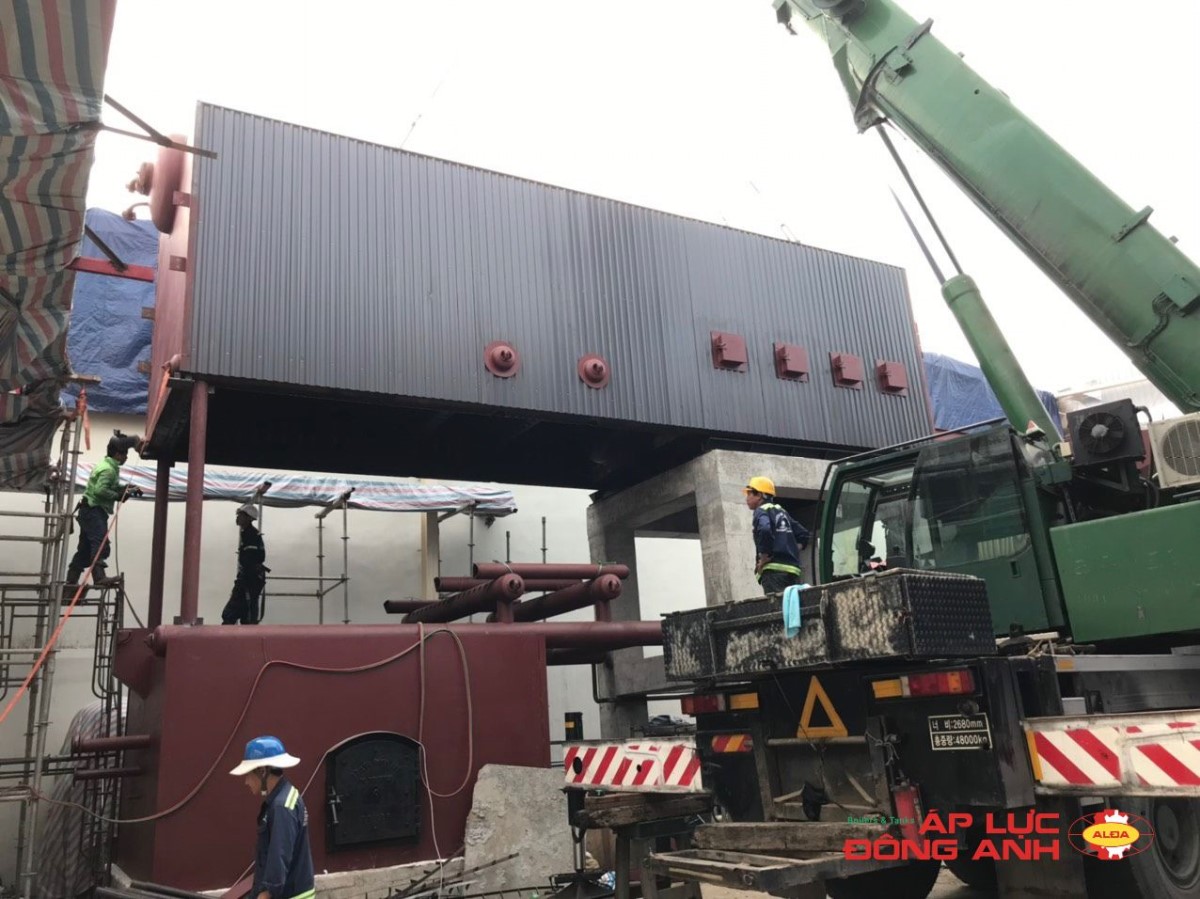

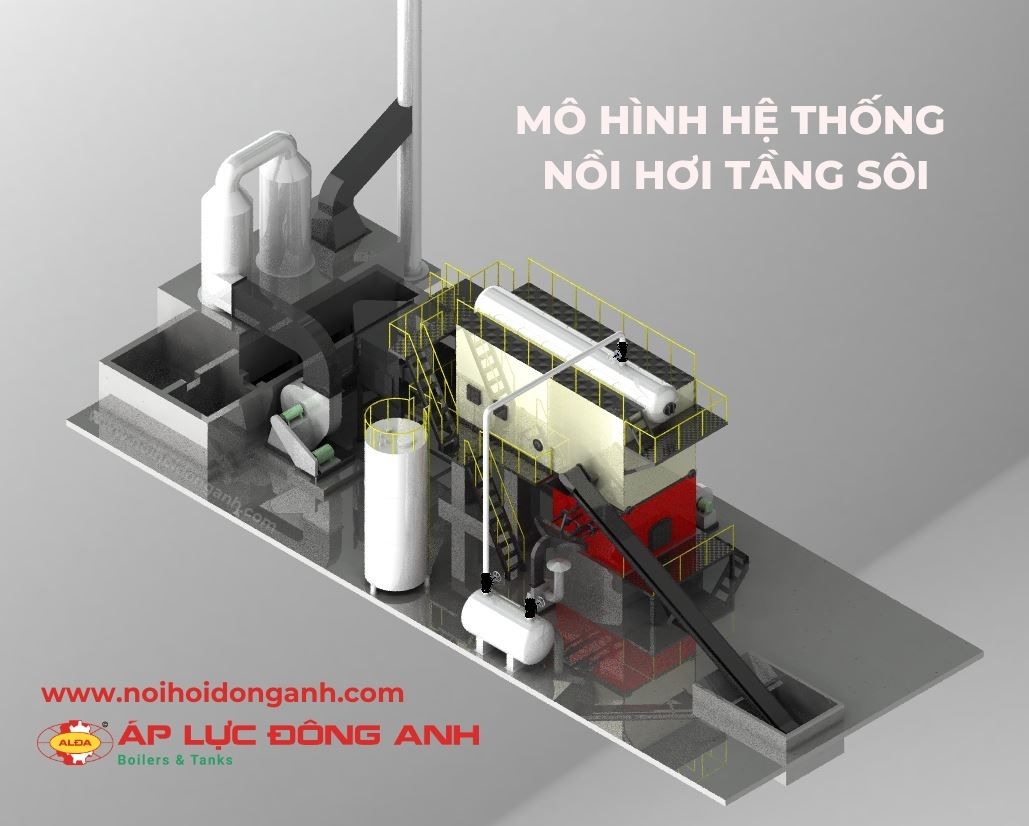

Cấu Tạo Của Nồi Hơi(Lò Hơi) Tầng Sôi Gồm Những Bộ Phận Nào ?

1: Hệ thống cấp nhiên liệu

Đây là bộ phận có nhiệm vụ đưa nhiên liệu vào buồng đốt một cách liên tục và ổn định.

Bao gồm:

. Hố cấp nhiên liệu (Feed Hopper)

. Vít tải cấp liệu(Biomass Screw)

. Cơ cấu điều chỉnh lưu lượng nhiên liệu

Nhiên liệu được vận chuyển từ kho chứa đến buồng đốt thông qua hệ thống vít tải, đảm bảo quá trình cháy diễn ra liên tục.

2: Buồng Đốt

Buồng đốt là khu vực quan trọng nhất của nồi hơi tầng sôi

Bao gồm:

. Lớp vật liệu tầng sôi (cát chịu nhiệt)

. Hệ thống phân phối gió

. Hệ thống phun nhiên liệu

Khi quạt cấp gió hoạt động, luồng không khí thổi từ dưới lên làm lớp cát chuyển động giống như chất lỏng sôi. Nhiên liệu được trộn đều với lớp cát nóng giúp quá trình cháy diễn ra hoàn toàn, nâng cao hiệu suất đốt.

3. Hệ Thống Cấp Gió

Hệ thống cấp gió giúp cung cấp oxy cho quá trình cháy.

Bao gồm:

. Quạt gió cấp 1 (Primary Air Fan)

• Cung cấp gió từ đáy buồng đốt.
• Tạo trạng thái tầng sôi.

. Quạt gió cấp 2 (Secondary Air Fan)

• Bổ sung oxy phía trên buồng đốt.
• Giúp nhiên liệu cháy hoàn toàn.
• Giảm khí CO và khói đen.

. Hộp Gió (Wind Box)

Là nơi phân phối đều luồng không khí trước khi đi vào buồng đốt.

4. Thân Lò Hơi (Boiler)

Thân lò là nơi tiếp nhận nhiệt lượng từ quá trình đốt cháy để sinh hơi.

Cấu tạo gồm:

• Bao hơi (Steam Drum)

• Hệ thống ống nước

• Bộ quá nhiệt

• Giàn ống sinh hơi

Nước trong các ống hấp thụ nhiệt và chuyển hóa thành hơi bão hòa hoặc hơi quá nhiệt phục vụ sản xuất.

5. Bình Góp Hơi

Bình góp hơi có chức năng:

• Thu gom hơi từ thân lò.

• Ổn định áp suất

• Phân phối hơi

Đây là bộ phận quan trọng giúp hệ thống vận hành ổn định và an toàn.

6. Hệ Thống Thu Hồi Tro

Trong quá trình đốt sinh khối sẽ phát sinh tro bụi.

Hệ thống gồm:

• Phễu tro (Ash Hopper)

• Hồi lưu tro (Ash Recycle)

• Xả đáy lò (Blowdown)

Tro chưa cháy hết được thu hồi và đưa trở lại buồng đốt nhằm tận dụng tối đa nhiên liệu.

7. Bộ Hâm Nước (Economizer)

Bộ hâm nước được lắp trên đường khói thải.

Chức năng:

• Tận dụng nhiệt dư của khí thải.

• Gia nhiệt nước cấp trước khi vào lò.

• Tiết kiệm từ 3% – 8% nhiên liệu.

Đây là thiết bị không thể thiếu trong các hệ thống nồi hơi hiện đại.

8. Bộ Sấy Không Khí (Air Preheater)

Bộ sấy không khí sử dụng nhiệt từ khí thải để làm nóng không khí cấp vào buồng đốt.

Lợi ích:

• Tăng hiệu suất cháy.

• Giảm tiêu hao nhiên liệu.

• Giảm nhiệt độ khí thải ra môi trường.

9. Hệ Thống Thu Gom Bụi Cyclone

Bộ Cyclone chùm (Multi-Cyclone) có nhiệm vụ:

• Tách bụi khỏi dòng khí thải.

• Giảm lượng bụi phát tán ra môi trường.

• Bảo vệ các thiết bị xử lý phía sau.

Hiệu suất tách bụi có thể đạt từ 80% đến 95%.

10. Quạt Hút Khói (Induced Draft Fan)

Quạt hút tạo áp suất âm trong lò nhằm:

• Hút khí thải qua các thiết bị xử lý.

• Ổn định quá trình cháy.

• Ngăn khói thoát ngược ra khu vực vận hành.

• 11. Tháp Hấp Thụ Khí Thải (Wet Scrubber)

• Đây là hệ thống xử lý khí thải bằng nước.

  Chức năng:

• Loại bỏ bụi mịn.

• Hấp thụ khí SO₂.

• Giảm mùi và các chất ô nhiễm.

• Hệ thống bao gồm:

• Bể lắng bụi

• Bơm tuần hoàn

• Tầng tách nước (Demister)

• Sàn quan trắc khí thải

• 12. Ống Khói

  Sau khi xử lý, khí sạch được đưa ra môi trường thông qua ống khói.

  Ống khói thường được thiết kế theo tiêu chuẩn môi trường và có:

• Kim thu sét.

• Cửa lấy mẫu khí thải.

• Sàn thao tác kiểm tra

• 13. Hệ Thống Nước Cấp Và Xử Lý Nước

• Bao gồm:

• Bồn khử khí (Deaerator)

• Bơm cấp nước

• Bộ làm mềm nước (Softener)

• Đường nước hồi ngưng

• Nhiệm vụ chính là loại bỏ oxy hòa tan, làm mềm nước và cung cấp nước đạt tiêu chuẩn cho nồi hơi.

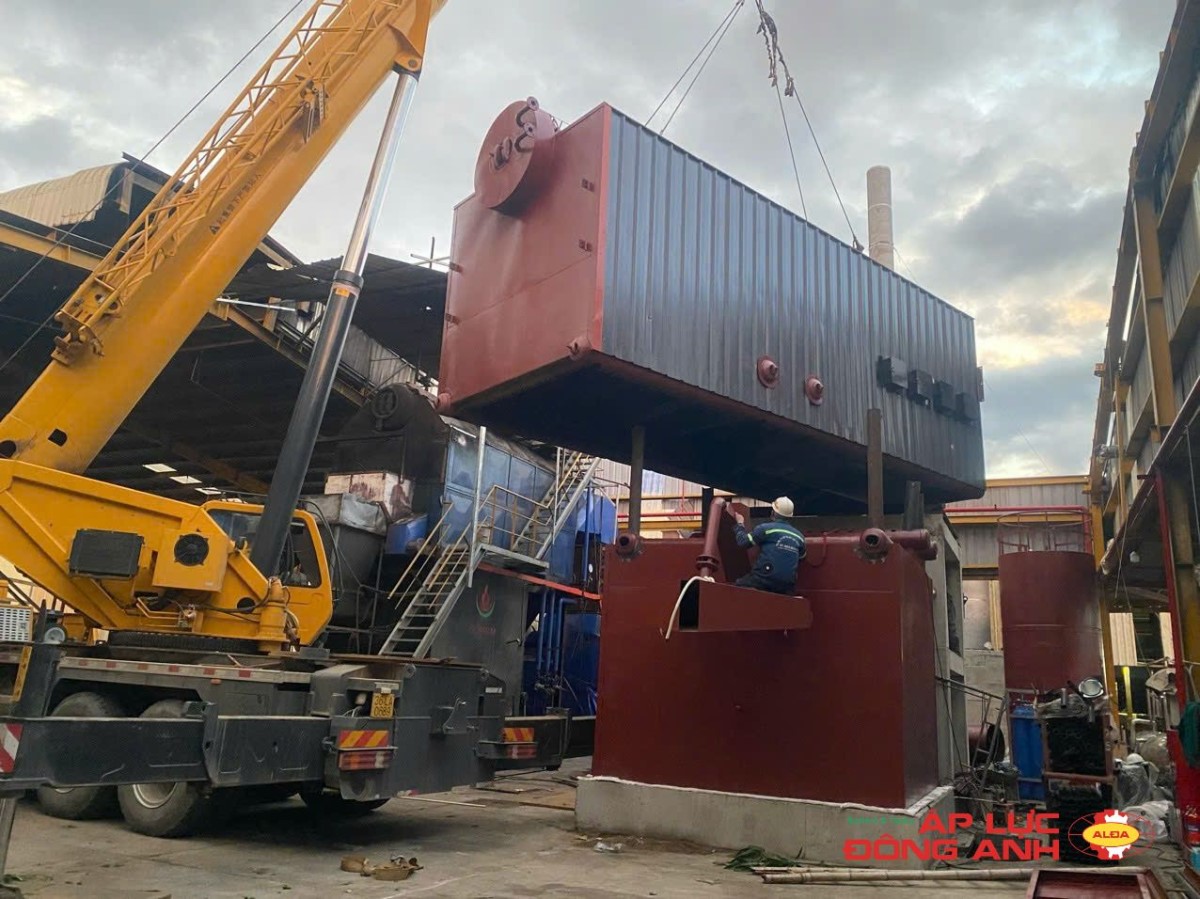

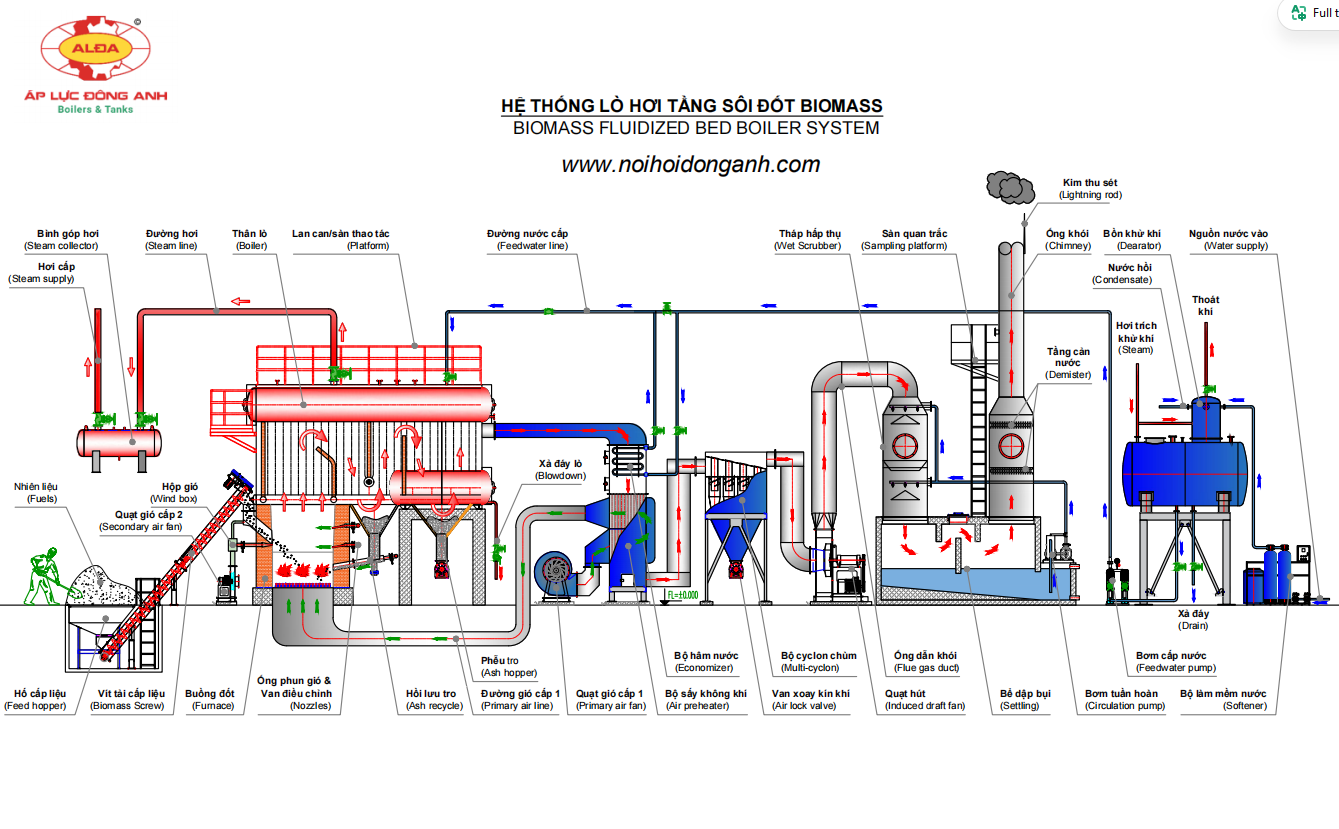

  Nguyên Lý Hoạt Động Của Nồi Hơi Tầng Sôi

  Quy trình vận hành diễn ra theo các bước:

• Nhiên liệu được cấp vào buồng đốt bằng vít tải.

• Quạt cấp gió tạo tầng sôi trong buồng đốt.

• Nhiên liệu cháy hoàn toàn trong lớp cát nóng.

• Nhiệt lượng truyền qua hệ thống ống nước tạo hơi.

• Hơi được thu tại bình góp hơi và đưa đến dây chuyền sản xuất.

• Khí thải đi qua Economizer, Air Preheater và Cyclone.

• Khí tiếp tục được xử lý tại tháp hấp thụ trước khi thải ra môi trường qua ống khói.
