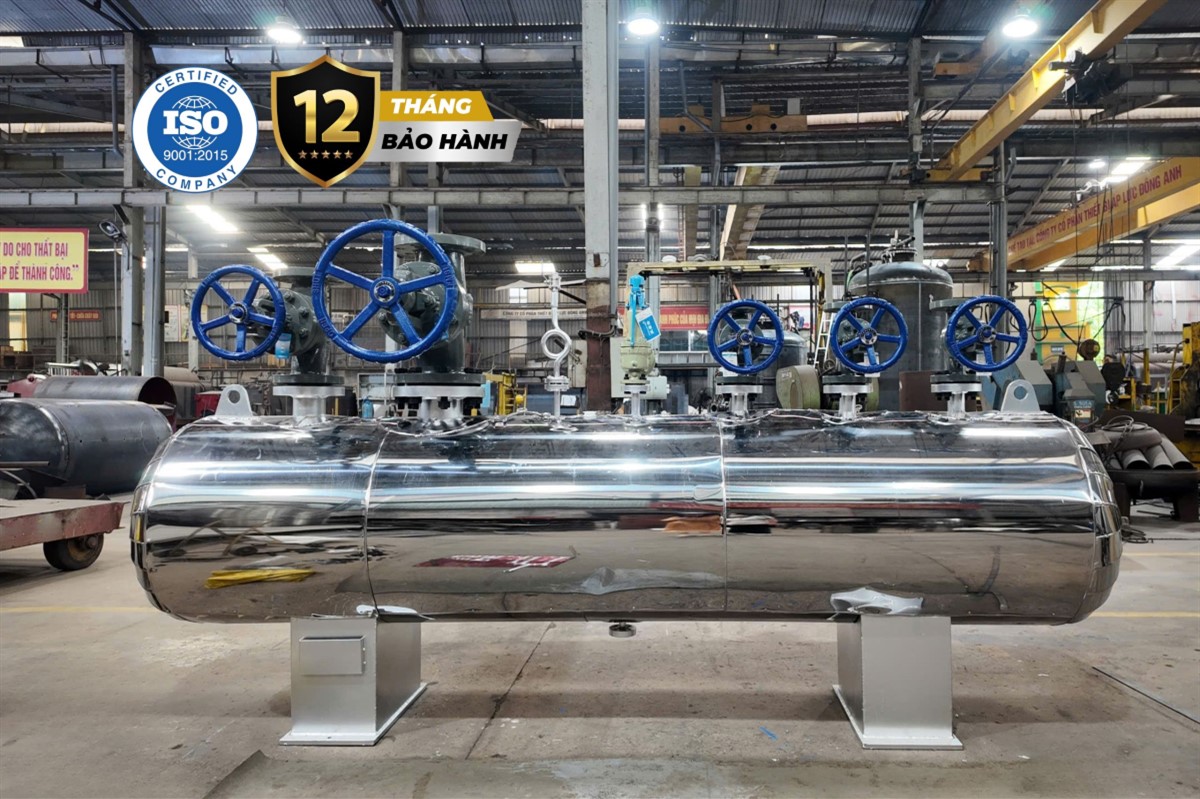

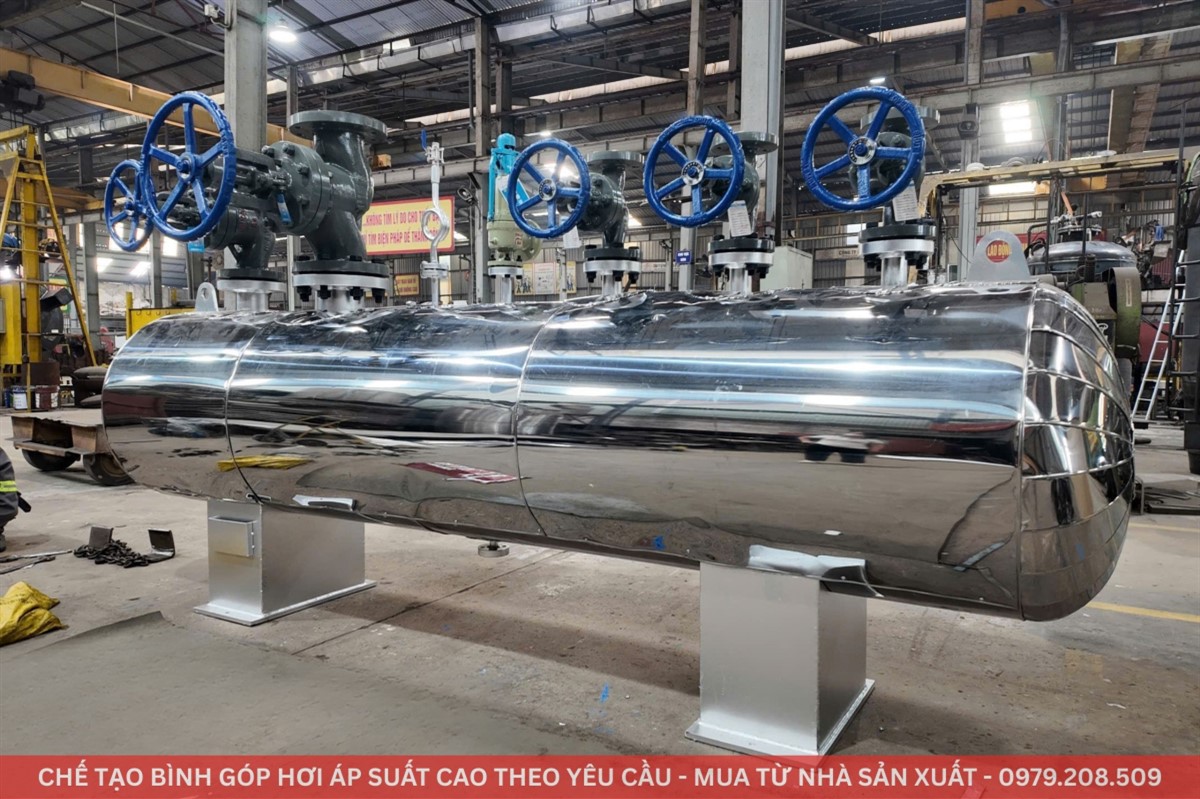

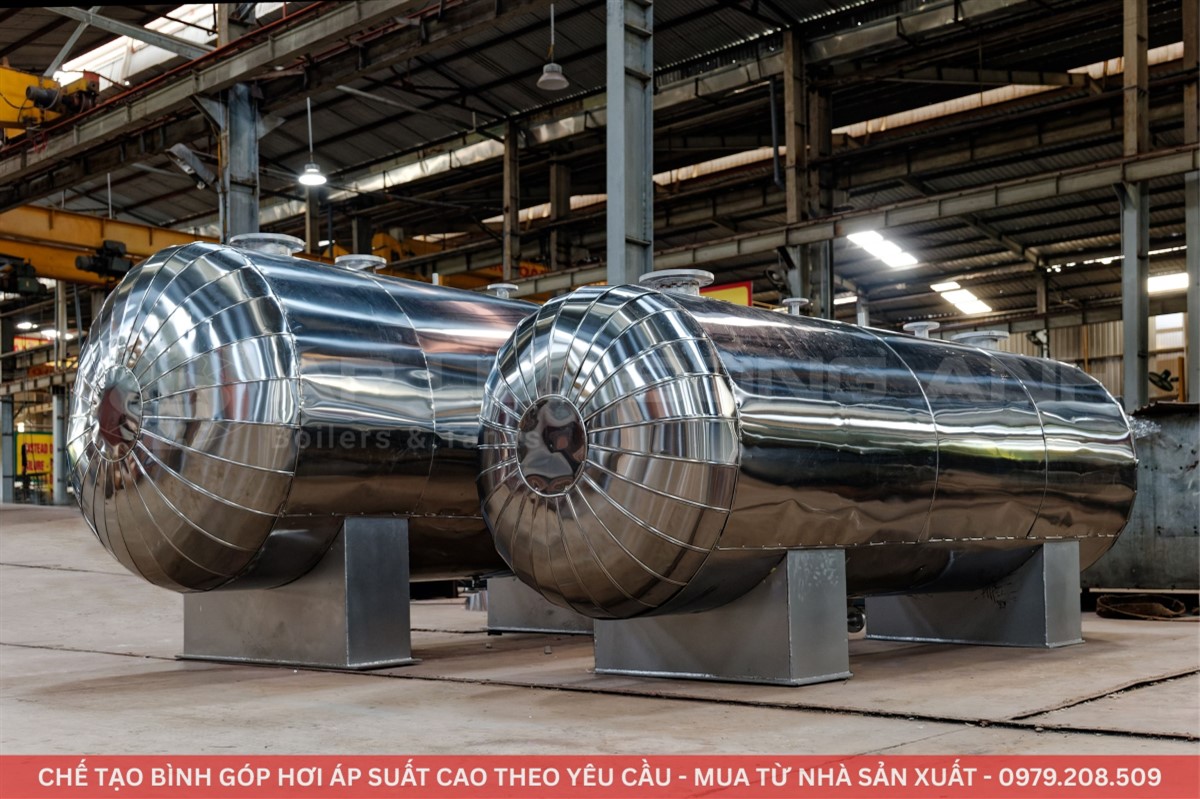

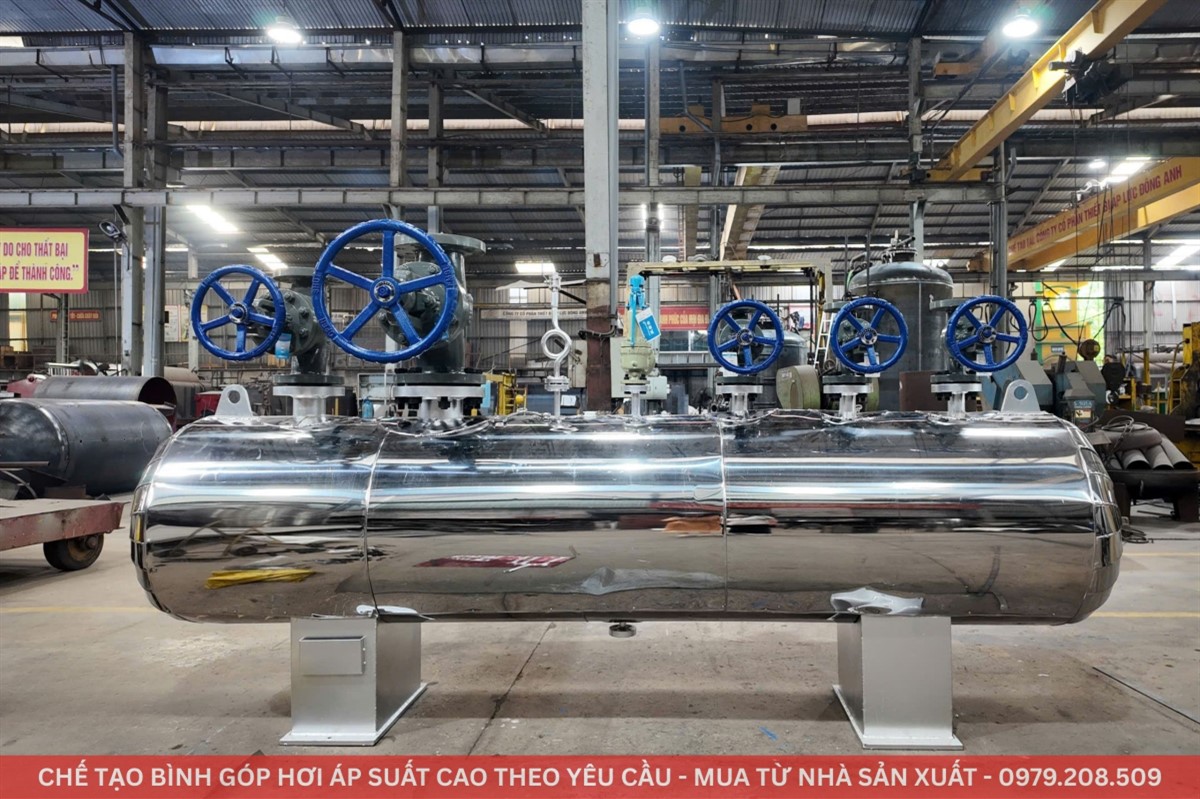

BÌNH GÓP HƠI CHẾ TẠO THEO YÊU CẦU

Dung tích: 100 - 5000 lít

Áp suất làm việc: 10-12 bar

Thời gian sản xuất: 10-15 ngày

Bảo hành: 12 tháng

Giao hàng toàn quốc

Trong hệ thống nồi hơi công nghiệp, bình góp hơi đóng vai trò quan trọng trong việc ổn định áp suất và phân phối hơi đồng đều đến các thiết bị sử dụng. Bài viết này sẽ giúp bạn hiểu rõ hơn về cấu tạo, nguyên lý hoạt động và lý do vì sao bình góp hơi là mắt xích không thể thiếu trong mọi hệ thống cấp hơi chuyên nghiệp....

Liên hệ

Gọi Ngay

BÌNH GÓP HƠI LÀ GÌ?

Bình góp hơi (tên tiếng Anh: Steam Header hoặc Steam Manifold) là thiết bị trung gian trong hệ thống hơi, có nhiệm vụ thu gom hơi từ nồi hơi và phân phối hơi ổn định đến các dây chuyền sử dụng. Bình giúp cân bằng áp suất, ổn định lưu lượng và đảm bảo chất lượng hơi đồng đều cho toàn bộ hệ thống.

CHỨC NĂNG CHÍNH CỦA BÌNH GÓP HƠI

Tập trung và ổn định nguồn hơi từ 1 hoặc nhiều nồi hơi.
Phân phối hơi đồng đều đến các thiết bị sử dụng hơi: sấy, gia nhiệt, trao đổi nhiệt…
Tách ẩm và góp phần loại bỏ nước ngưng tụ trong đường ống.
Giảm dao động áp suất, hạn chế sốc nhiệt trong hệ thống.

CẤU TẠO CƠ BẢN BÌNH GÓP HƠI

Thân bình: hình trụ hàn kín, thường làm bằng thép chịu áp lực như SS400, Q345, hoặc Inox nếu dùng cho ngành thực phẩm/dược.
Đầu vào: nhận hơi từ nồi hơi hoặc các nguồn cấp khác.
Đầu ra: phân phối hơi đến nhiều nhánh khác nhau trong dây chuyền.
Van xả nước ngưng: loại bỏ nước tụ trong bình góp hơi.
Đồng hồ áp suất, van an toàn (nếu có): giám sát áp lực hoạt động.

THÔNG SỐ KỸ THUẬT CỦA BÌNH GÓP HƠI

Dung tích	từ 100 đến 5000 lít
Áp suất thiết kế	10-15 bar
Áp suất làm việc	10-12 bar
Vật liệu chế tạo	Thép SS400, Inox 304

Kiểu dáng	nằm ngang
Nhiệt độ làm việc	≤200°C
Độ dày	16-30 mm tùy yêu cầu
Xử lý bề mặt	Bảo ôn

Dưới đây là bảng kích cỡ bình góp hơi thông dụng:

Dung tích	Kiểu kết nối
V= 50L	Ren trong 15A
V= 100L	Ren trong 20A
V= 500L	Ren trong 25A
V= 1000L	Ren trong 32A
V= 2000L	Ren trong 50A
V= 3000L	MB 65

Lưu ý:

Thông số kỹ thuật có thể thay đổi tùy vào nhu cầu cụ thể của khách hàng và điều kiện làm việc của sản phẩm.
Tiêu chuẩn gia công sẽ được áp dụng theo yêu cầu của dự án hoặc quốc gia sử dụng sản phẩm.
Độ dày và đường kính chỏm cầu cần đảm bảo đáp ứng tiêu chuẩn về áp suất và yêu cầu an toàn trong quá trình vận hành.

LÝ DO LỰA CHỌN BÌNH GÓP HƠI ÁP SUẤT CAO CỦA ÁP LỰC ĐÔNG ANH

Khác biệt về sản phẩm	Hai chỏm cầu	Được sản xuất theo tiêu chuẩn GB trên công nghệ dập nóng hiện đại của Đài Loan tăng độ bền cơ tính và áp lực của chỏm cao hơn 1.5 lần so với ép-vê-miết nguội hiện tại
	Thân trụ bồn	Được cuốn hàn trên giá quay tự động
	Mối hàn	Dây hàn bồn loại NA 71-T1 có lớp thuốc bảo vệ Que hàn áp lực KR3000 Hàn Quốc Hàn kết hợp tự động và bán tự động từ 2 phía. Các mối hàn đều do thợ hàn có chuyên môn về hàn áp lực bậc 5G và 6G
	Mặt bích	Được chế tạo theo tiêu chuẩn JIS B2220 - 10K*20K
	Hệ thống cửa gông	Hệ thống cửa vệ sinh, gông cửa dập đúc liền; bu lông chịu cường lực cao
	Kiểm định	Trong quá trình chế tạo có sự kiểm tra giám sát chặt chẽ của KCS và cán bộ kiểm định về an toàn của thiết bị áp lực
	Bảo hành	12 tháng
Khác biệt về năng lực chế tạo	Kinh nghiệm	Với hơn 33 năm kinh nghiệm, Áp Lực Đông Anh đã chế tạo hàng nghìn sản phẩm áp lực đạt chuẩn chất lượng
	Khả năng tùy chỉnh cao	Linh hoạt đáp ứng các yêu cầu đặc thù của khách hàng, từ thiết kế đến dung tích và kiểu dáng sản phẩm
	An toàn tuyệt đối	Chất tượng nguyên liệu sản xuất nhập khẩu, hệ số an toàn cao
	Bảo hành và hỗ trợ	Cam kết bảo hành dài hạn, hỗ trợ kỹ thuật sau bán hàng nhanh chóng và chuyên nghiệp, đồng hành cùng khách hàng trong suốt quá trình sử dụng

VIDEO CÔNG TRÌNH BÌNH GÓP HƠI TIÊU BIỂU SẢN XUẤT TẠI XƯỞNG

Gọi ngay cho chúng tôi để được tư vấn MIỄN PHÍ

Thủ tục mua hàng vô cùng đơn giản! Quý khách chỉ cần gọi đến chúng tôi để được tư vấn, đặt cọc và đặt hàng, sau đó đơn hàng sẽ được giao tận nơi trên toàn quốc. Không còn chần chừ gì nữa, hãy gọi ngay cho chúng tôi để đặt hàng và trải nghiệm sản phẩm bồn chứa LPG tốt nhất trên thị trường do Áp lực Đông Anh sản xuất. Chúng tôi sẽ không làm bạn thất vọng!

THÔNG SỐ KỸ THUẬT CỦA BÌNH GÓP HƠI

Dung tích	từ 100 đến 5000 lít
Áp suất thiết kế	10-15 bar
Áp suất làm việc	10-12 bar
Vật liệu chế tạo	Thép SS400, Inox 304

Kiểu dáng	nằm ngang
Nhiệt độ làm việc	≤200°C
Độ dày	16-30 mm tùy yêu cầu
Xử lý bề mặt	Bảo ôn

Dưới đây là bảng kích cỡ bình góp hơi thông dụng:

Dung tích	Kiểu kết nối
V= 50L	Ren trong 15A
V= 100L	Ren trong 20A
V= 500L	Ren trong 25A
V= 1000L	Ren trong 32A
V= 2000L	Ren trong 50A
V= 3000L	MB 65

Lưu ý:

Thông số kỹ thuật có thể thay đổi tùy vào nhu cầu cụ thể của khách hàng và điều kiện làm việc của sản phẩm.
Tiêu chuẩn gia công sẽ được áp dụng theo yêu cầu của dự án hoặc quốc gia sử dụng sản phẩm.
Độ dày và đường kính chỏm cầu cần đảm bảo đáp ứng tiêu chuẩn về áp suất và yêu cầu an toàn trong quá trình vận hành.
